【导语】近期，EDA（电子设计自动化）成为半导体产业热议的焦点。这一看似陌生的术语，实则是芯片设计与制造不可或缺的核心工具。EDA如同芯片产业的“工业母机”，支撑着整个半导体产业链的运转。本文将深入探讨EDA的含义、重要性及其在芯片设计与制造过程中的关键作用，揭示这一技术基石如何推动摩尔定律持续前行，并塑造着数字时代的根基。

出品：

作者：王虎 梁坤（中国科学技术大学）

监制：中国科普博览

近期，关于EDA的讨论非常热烈。这个对大众略显陌生的术语，实则贯穿导体产业链的核心环节——从芯片设计图纸的绘制，到制造工艺的模拟验证，EDA无处不在。可以说，没有EDA工具，就无法完成任何一颗现代芯片的设计与制造。它就像芯片产业的“工业母机”，支撑着整个半导体产业的运转，关乎着芯片产业发展的命脉，其重要性不容小觑。

那么，EDA究竟是什么？它为何对芯片产业如此重要？让我们一起深入解析这个至关重要却鲜为人知的“工业母机”。

芯片设计的万能“电子版蓝图”

EDA是Electronic Design Automation的缩写，中文全称为“电子设计自动化”，简单来说就是一套专门用于设计和制造芯片的软件工具包，是现代芯片产业的技术基石。在当今复杂程度超乎想象的芯片设计流程中，EDA发挥着无可替代的关键作用，全面覆盖芯片从最初的功能设计、仿真模拟、功能验证、电路的物理实现到最终制造生产的全流程环节。

随着芯片晶体管数量从百万级跃升至千亿级（如单颗5纳米芯片可集成超过150亿个晶体管），人类工程师已无法通过手绘或传统计算完成设计。EDA工具凭借其强大的自动化设计能力，能够在芯片设计和制造的各个阶段高效地帮助工程师应对几何级增长的复杂度挑战。

如果将制造一颗芯片比作建造一座摩天大楼，那么EDA就相当于建筑师手中的电子版设计图纸。建筑师能够在图纸上精准地规划大楼的每一处细节，从整体的框架结构，到内部的不同功能空间的布局，再到水电线路的铺设等。与之类似，芯片工程师依靠EDA这套“虚拟建造工具”，可以对芯片进行全方位设计。他们可以定义芯片的功能模块，规划电路布局，通过仿真模拟提前预测芯片在不同加工工艺、不同工艺参数以及不同工作条件下的性能表现，以此确保实际制造出的芯片符合所需性能与功能的要求。

在芯片设计和制造过程中使用EDA工具进行模拟仿真相当于建筑师通过数字化建模模拟不同建筑结构方案（如钢架布局、混凝土配比），系统地验证建筑在极端条件（如地震、强风）下的安全性；持续优化功能与效率之间的微妙平衡点；最终确保落成的建筑既能精准实现空间规划需求，又能以最低资源消耗达成严格的性能指标。

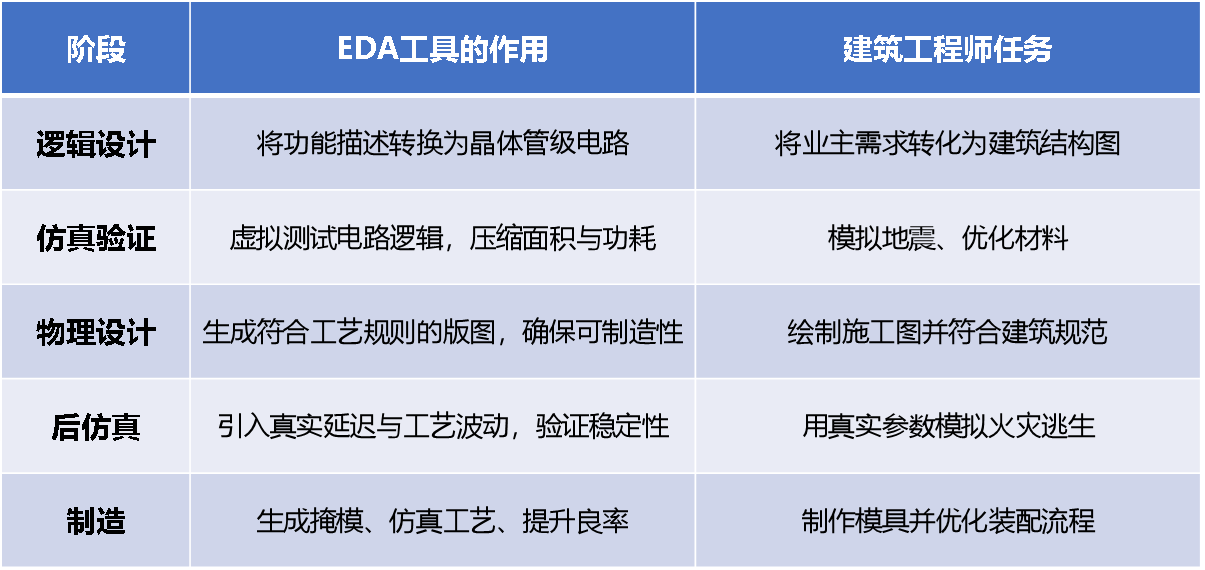

具体来说，使用EDA工具设计和制造芯片主要可以分为以下几个阶段：

在芯片的逻辑设计与综合阶段，工程师们会利用EDA工具，将芯片需要实现的功能通过代码或者图形界面“告诉”计算机。随后，EDA工具会将这些抽象的功能描述自动转化为晶体管级别的电路设计图。同样以设计并建造一座大楼来类比，这就像业主提出需求（如“建造一座节能的20层写字楼”），建筑师根据需求绘制建筑方案草图，结构工程师将方案转化为承重梁、柱网、管线的结构设计图。

在芯片的仿真与验证阶段，工程师们会利用EDA进行“虚拟运行和测试”，检查电路的设计逻辑有没有错误和冗余，以避免后期制造后出现功能错误；并且对电路和晶体管进行校准与优化，在确保芯片性能的同时，将压缩芯片面积，降低芯片功耗。这就像用结构仿真软件模拟地震、强风对建筑的影响，测试承重能力是否达标；优化材料用量避免浪费。

在芯片的物理设计阶段，EDA将电路设计图转换为符合制造工艺限制的、晶体管级别的布局和连线，即电路版图；验证电路版图是否符合制造工艺要求（如线宽、间距），确保可制造性；并确认物理布局与逻辑设计是否完全匹配。这就像施工图设计师将结构图转化为钢筋水泥的排布图，确保符合消防通道宽度、承重墙厚度等施工规定。

一个简单运算放大器的模拟集成电路版图，不同颜色代表不同工艺层

（图片来源：维基百科）

在芯片的后仿真阶段，EDA通过引入版图提取的真实延迟信息，模拟电流在复杂电路中的流动过程，排查因线路延迟或干扰导致的信号错乱；通过引入不同工艺、电压和温度条件，仿真验证芯片在制造波动下的稳定性，降低流片失败风险。这就像在施工前，用真实建筑参数模拟火灾逃生速度、极端天气下玻璃幕墙承压能力，排查安全隐患。

两款EDA软件的画面，前者将电路原理图转化为PCB电路板设计，后者将PCB设计转换为三维模型并进行可视化

（图片来源：维基百科）

在芯片的制造阶段，EDA通过可制造性设计工具预测工艺限制（如光刻图形畸变），生成光刻掩模版；利用工艺仿真（如刻蚀/沉积模拟）优化参数、降低缺陷率；结合测试芯片数据与缺陷扫描结果，锁定良率瓶颈，指导产线调整，从而实现高良率、低成本的芯片量产。这就像预制件工厂根据施工图制作模具，优化混凝土浇筑参数减少气泡；通过质检数据调整装配流程，提高楼体成品率。

以芯片物理设计阶段为例，EDA就像一位精密的规划师，在极小的芯片“土地”上，把数百亿个晶体管和连接线安排得井井有条，既要保证芯片性能优异，还要尽量降低功耗。想象一下，如果没有这些自动化软件，工程师要手动规划数十亿晶体管的摆放和连接，这根本是人力无法完成的任务。

毫不夸张地说，没有EDA工具的助力，现代芯片设计将陷入寸步难行的困境。赛迪顾问的一位高级分析师曾提到：在有EDA的情况下，设计7纳米芯片的成本是6亿美元，如果没有EDA工具，7纳米芯片的设计成本是1200亿美元，相差200倍之多！

先进制程的“命门”

EDA这一基础“工具链”的成熟，为后续3纳米等原子级先进工艺的演进建立了必要前提。原子的直径通常在0.1-0.5纳米之间，当芯片工艺迈入3纳米、2纳米甚至埃米（0.1纳米）级时代，晶体管尺寸逼近原子直径——物理极限，量子效应无法忽视、热管理难度飙升、光刻与制造工艺遭遇瓶颈，传统设计方法彻底失效。EDA工具通过算法创新，将量子效应、热管理、工艺瓶颈等物理挑战转化为可实施的工程方案，因此成为维系先进制程可行性的核心命门。

精准建模量子效应是EDA的关键任务。在尺寸仅有十几个原子宽的晶体管通道中，电子隧穿效应引发的严重漏电会导致经典电路模型失效。EDA的量子仿真引擎基于量子力学原理，精确预测不同栅极形状或堆叠结构下的漏电行为，能够将漏电率大幅降低80%。

另外，用于器件间互连的导线缩小至纳米级后，电子与导线表面的碰撞概率大幅增加，使得铜导线的电阻呈指数式增大（超过10倍），会严重影响芯片的可靠性和使用寿命。而EDA工具的原子级电阻仿真工具能够精准建模，在原子尺度上解析电子运动、晶体结构对电阻的影响，为钴、钌、碳纳米管等新型电阻材料的应用提供理论依据与方案优化，直至筛选出电阻最小的材料组合与工艺参数。

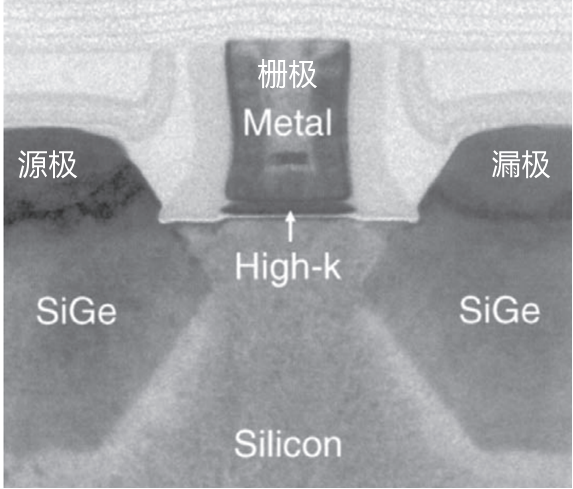

45 nm MOS晶体管截面的高分辨率透射电子显微镜照片

（图片来源：参考文献[1]）

EDA工具在现代光刻工艺中也起着不可替代的作用。对于传统光刻工艺，EDA的光学邻近校正（OPC）工具能够解决物理衍射带来的图形变形挑战：当193纳米波长的光波照射电路图形时，衍射会造成图形畸变。OPC工具运用复杂的计算光学模型，分析光刻过程中的畸变机制，并在原始设计图形上添加补偿结构，使最终图案接近目标尺寸。例如，3纳米工艺单颗芯片的OPC运算需处理超过1亿个修正点，消耗数百万CPU小时（CPU小时指1个CPU核心全负载运行1小时的计算量）的计算资源，该步骤是光刻可行的必备前提。

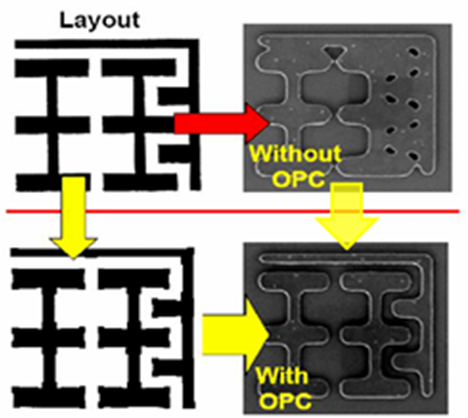

使用OPC技术后，光刻图形更接近目标形状

（图片来源：作者绘制）

三维集成技术是一种新型的半导体封装技术，简单来说，就是把多个芯片垂直“叠放”在一起，形成一个整体，以实现更小的尺寸和更高的性能，它的开发高度依赖EDA的多物理场协同分析能力。在芯片垂直堆叠结构中，大量硅通孔（TSV）产生的机械应力会导致邻近晶体管的电学参数发生约10%的偏移，不仅影响芯片性能，还可能引发可靠性问题。EDA的热-力-电耦合仿真平台能同步模拟微米尺度下的应力场、温度场和电流密度分布，自动优化TSV的布局密度和位置，确保三维芯片的良率和性能。

工艺波动控制与良率预测是先进制造的核心难题。在原子级尺度下，随机掺杂浓度变化会导致单个晶体管阈值电压可达30mV（毫伏）的波动，这类随机效应将显著影响芯片性能和良率。EDA的统计良率分析工具（如基于蒙特卡洛方法）可引入数十万组工艺波动参数进行电路仿真，识别出高故障概率的设计单元并进行针对性加固。例如，通过在存储阵列关键路径增加晶体管宽度，可使芯片良率从60%提升至85%。更先进的、基于机器学习的优化工具能分析海量制造数据，自动推导并应用新的设计规则约束，以应对传统经验模型无法覆盖的纳米级物理失效机制。

正是EDA在精确物理模型开发、跨学科协同仿真及随机工艺控制领域的突破，构成了先进制程攻坚成功的核心命门，支撑了台积电3纳米工艺80%+良率的实现。若无此类工具，每代先进工艺节点的研发成本可能增至数十亿美元级别，且良率爬坡周期大幅延长。EDA工具已成为维持摩尔定律继续发展的最关键技术依赖。

产业链核心环节

EDA处于半导体产业链的最上游，贯穿芯片设计与制造两大核心环节。在芯片设计领域，无论是专注于芯片设计的厂商，还是同时具备设计与制造能力的厂商，其芯片设计流程都高度依赖EDA工具。完成芯片设计后，设计厂商会将设计版图交付给晶圆代工厂进行制造生产。

对于芯片制造企业而言，EDA同样不可或缺。一方面，晶圆厂在开发新的制程工艺时，需要借助EDA工具进行器件建模、工艺仿真等工作，以确定最优的制造工艺参数。另一方面，为了确保设计厂商的芯片设计能够在自己的生产线上顺利制造，晶圆厂需要与EDA厂商紧密合作，开发针对特定工艺的PDK（Process Design Kit，工艺设计套件，相当于晶圆厂提供给设计公司的“设计规则说明书”和“定制工具包”），提供给设计厂商使用。

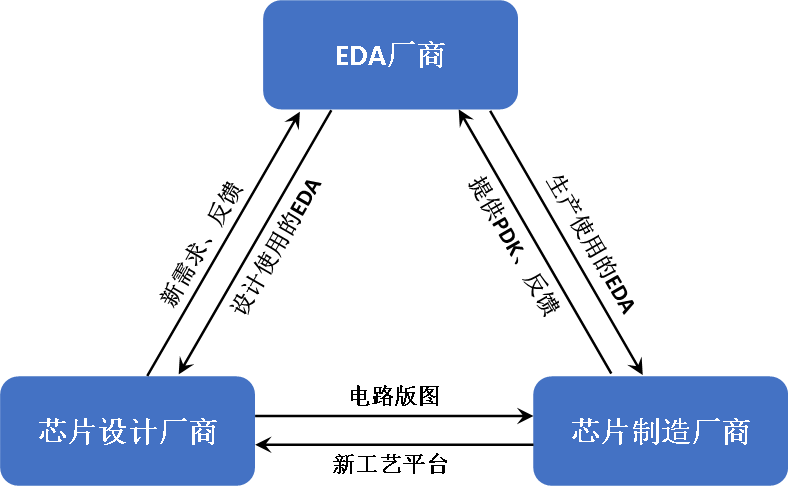

EDA厂商、芯片设计厂商以及芯片制造厂商三者之间的关系

（图片来源：作者绘制）

EDA工具的发展水平，直接影响着芯片设计与制造的效率、成本以及产品性能，进而对整个半导体产业链的竞争力产生深远影响。它不仅是半导体产业的技术制高点，更是推动整个电子信息产业创新发展的重要引擎。

EDA作为芯片产业的“工业母机”，不仅是现代半导体技术的基石，更是推动摩尔定律持续前行的核心引擎。从设计到制造，EDA工具贯穿芯片诞生的全生命周期，以算法创新化解物理极限的挑战，用数字孪生技术为芯片“虚拟造芯”，成为连接抽象设计与实体制造的关键桥梁。

当前，随着全球半导体产业竞争加剧，EDA的战略价值愈发凸显。正如建筑大师离不开精密的蓝图设计，芯片产业的每一次飞跃，都始于EDA工具中的那一行代码、一次仿真。它或许隐匿于大众视野之外，却默默塑造着数字时代的根基——这，就是“工业母机”的力量。

参考文献

[1]Streetman B .Solid State Electronic Devices: Global Edition[J]. 2015.
