在刘慈欣的科幻巨著《三体》中，"二向箔"作为降维打击的终极武器，能将三维物质坍缩成二维平面。如今，中国科学院物理研究所的科学家们在实验室里实现了某种意义上的"降维魔法"——他们成功研制出厚度仅为头发丝直径1/20万的单原子层金属，这项突破不仅为材料科学开辟了新大陆，更让人类向着操控物质维度的技术奇点迈出关键一步。

在材料科学领域，二维材料的存在曾长期被视为"物理学的幽灵"。自1930年代起，学界普遍认为真正稳定的二维晶体不可能存在。这种认知在2004年被石墨烯的发现打破——当英国科学家用胶带剥离出单层石墨烯时，不仅验证了二维材料的稳定性，更开启了材料科学的二维纪元。但随后的二十年里，二维材料家族始终存在巨大缺口：占据元素周期表大半江山的金属元素始终未能实现真正的二维化。

金属的"三维固执"源于其强金属键特性。就像压缩饼干中的粒子紧密粘结，金属原子在任意方向都与相邻原子形成牢固连接。要实现单原子层剥离，相当于要从压缩饼干中完整揭下一片薄如蝉翼的"千层饼"。这种技术挑战让二维金属成为材料科学的"圣杯"，直到中科院团队突破传统思维框架。

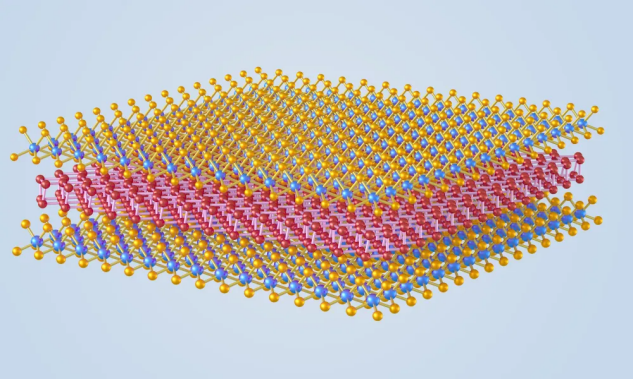

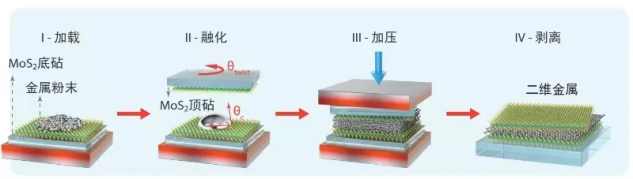

研究团队创新的"范德华挤压技术"堪称现代炼金术的巅峰之作。他们利用自主研发的单层二硫化钼作为原子级平整的"神之压砧"，通过精确控制金属熔融态下的范德华力作用，将铋、锡、铅等金属压缩至埃米级厚度（1埃=0.1纳米）。这种工艺如同用纳米级模具重塑金属的原子排列，最终得到的二维金属薄片面积可达厘米级，厚度仅相当于A4纸的百万分之一。

技术突破的关键在于三个维度创新：①自主开发的二维半导体晶圆为挤压提供理想界面；②独创的梯度温度场控制金属相变过程；③环境封装技术确保单原子层稳定性。这些突破使我国在二维材料制备领域实现从跟随到引领的跨越，正如论文通讯作者张广宇研究员所言："未来二维金属领域将贴上中国标签"。

实验数据显示，单层铋的电导率高达9×10⁶ S/m，比块体铋提升一个数量级。更令人惊叹的是其35%的栅压调控幅度，这意味着二维金属展现出前所未有的电学可控性——传统金属的电阻调控通常不足1%。这种特性为全金属晶体管的诞生铺平道路，可能彻底改变现有半导体技术路线。

在基础研究层面，二维金属构成了理想的量子实验室：

1. 受限电子体系：当电子被限制在原子级平面时，将展现奇异的量子霍尔效应

2. 拓扑相变窗口：二维结构为观察拓扑绝缘体转变提供纯净环境

3. 超导新机制：超薄结构可能激活隐藏的超导通道

这些发现不仅验证了理论预言，更为调控宏观量子现象开辟了新途径。从实验室走向产业应用，二维金属正在勾勒未来科技的轮廓：

1. 后摩尔定律芯片

- 全金属晶体管可将器件尺寸缩小至3nm以下

- 超低功耗特性解决芯片发热难题

- 高频响应能力突破太赫兹通信瓶颈

2. 透明电子革命

- 可见光区高透射率（>90%）

- 柔性基底兼容性催生可折叠显示屏

- 自修复特性延长设备寿命

3. 量子传感新纪元

- 单原子层灵敏度实现分子级检测

- 量子极限噪声突破现有传感边界

- 生物兼容性开启体内监测新可能

在能源领域，二维金属催化剂将电解水效率提升至85%以上；在航天科技中，其重量比传统材料降低4个数量级——这些突破正在重新定义技术可能性边界。

站在文明演进的角度，二维金属的出现具有划时代意义。正如三维金属引领了青铜器到硅基芯片的文明进程，原子极限厚度的金属材料可能开启"后硅纪元"。张广宇研究员将其比作"铜器时代向二维文明的跃迁"，这种比拟并非夸张——当材料厚度逼近物理极限时，量子效应将主导宏观世界规则。

这项突破也带来哲学层面的启示：人类对物质维度的操控能力，正在从科幻想象转化为工程技术。虽然我们尚未掌握随意降维的"二向箔"，但二维金属的诞生证明，在特定条件下打破维度壁垒并非痴人说梦。正如中科院团队通过原子级制造重塑金属，未来的材料科学家或许能像雕塑家般自由塑造物质形态。

当我们凝视这些厚度仅0.5纳米的金属薄片，看到的不仅是实验室的创新成果，更是一个文明突破物理限制的勇气见证。
